隨著電力應用的普及，大到汽車家電、工業設備，小到手機、電腦等電子產品，都離不開變壓器的應用，而單軸雙臂繞線機作為變壓器生產的主要機型，有著舉足輕重的地位。
解決方案

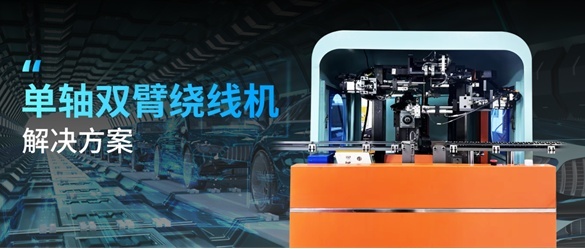

單軸雙臂繞線機解決方案
發布時間：
2025-04-30 13:40
來源：
行業背景
為了適應高效率、高產量的要求，單軸雙臂繞線機采用可編程控制器作為設備的控制核心，配合伺服電機、氣動控制元件和執行附件來完成自動套管、自動纏腳、自動排線、自動剪線、自動包膠帶、自動裝卸骨架等功能，這種機型的生產效率極高，大大的降低了對人工的依賴，一個操作員工可以同時照看幾臺這樣的設備，生產品質比較穩定，非常適合產量要求高的加工場合。廣泛應用于：工具行業、家電行業、電子行業、汽車行業等多個領域。
工藝原理

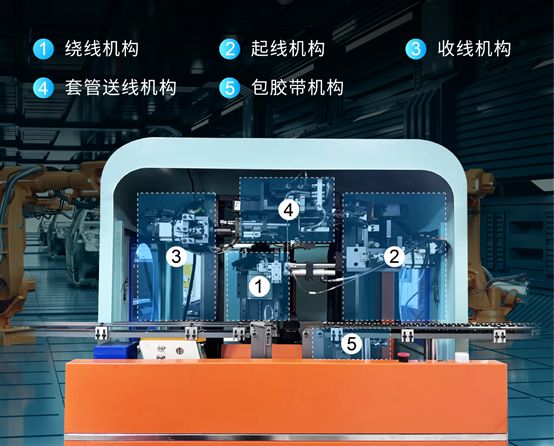

單軸雙臂繞線機由11個伺服軸與2個步進軸構成，按結構可分成繞線機構、起線機構、收線機構、套管送線機構、包膠帶機構。
繞線機構X、Y、Z、U軸： | 起線機構Y、Z、起線旋轉軸： | 收線機構X、Y、Z、收線旋轉軸： |
控制方案

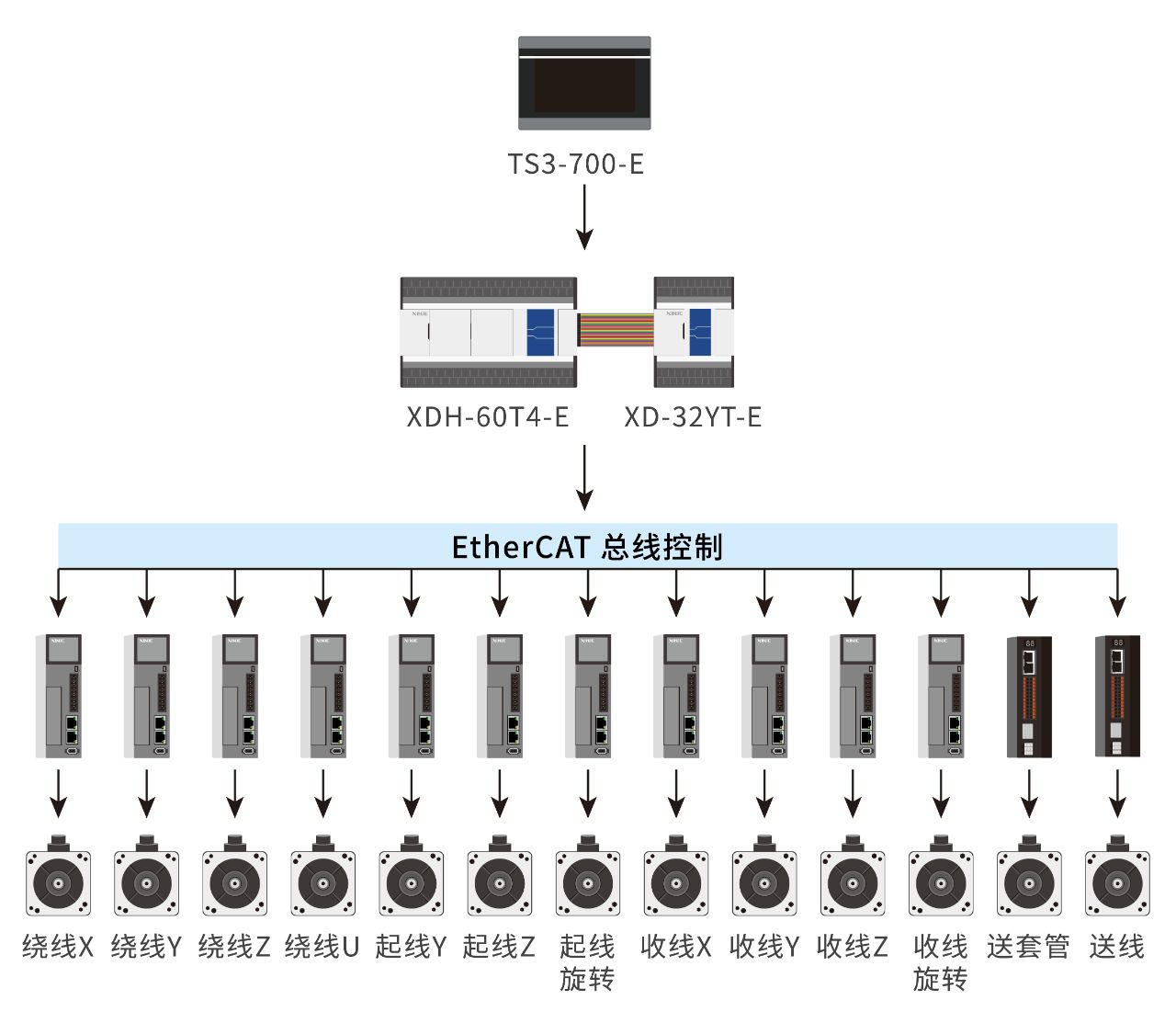

單軸雙臂繞線機系統采用XDH系列控制器和DS5C系列伺服，系統利用三次平臺、自由編輯，實現了設備的精準定位、螺旋插補、圓弧插補、普通繞線、精細繞線、自動套管、自動剪線、自動包膠帶、自動裝卸骨架等功能，實現設備的全自動化和更高的價值。
方案優勢
功能完善、靈活調用 | 靈活的繞線方式 | 三次平臺、自由編輯 |
