無極調速、排線一致、更高精度、節能降耗

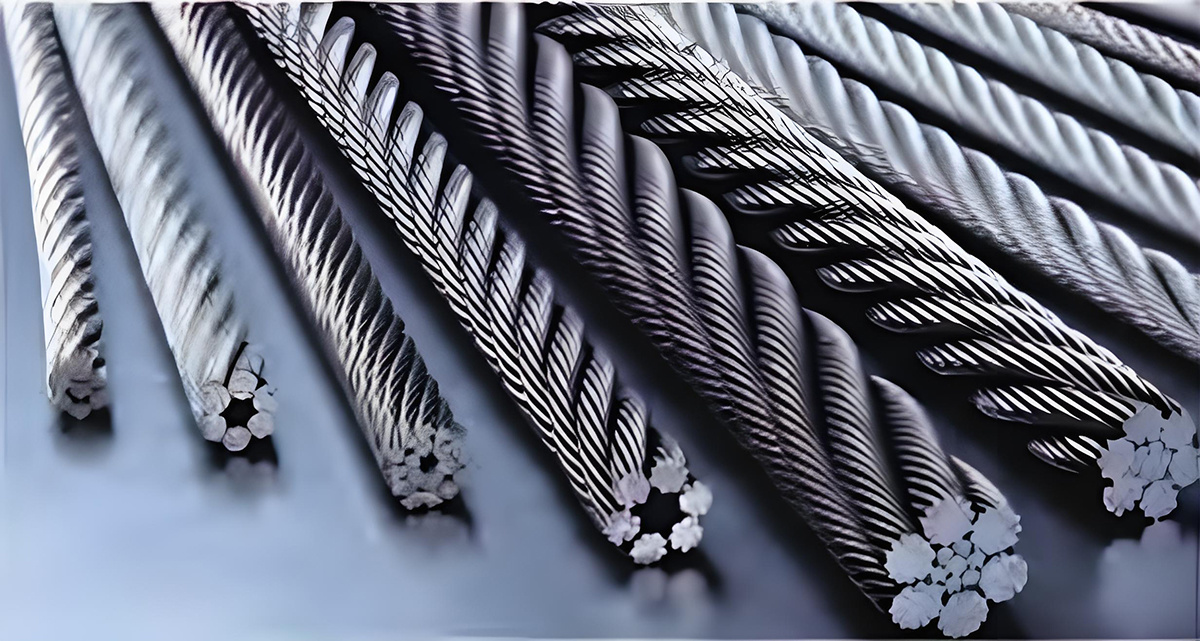

捻股機是指將若干金屬絲按一定的捻距、捻向捻制成繩股的設備，生產出來的產品為鋼絲繩，廣泛應用于多個行業和領域如：輪胎、冶金、船舶、電梯、索道、礦山、海洋、橋梁、軍工、航天。
解決方案
雙捻機系統解決方案
發布時間：
2025-04-30 14:31
來源：
行業背景

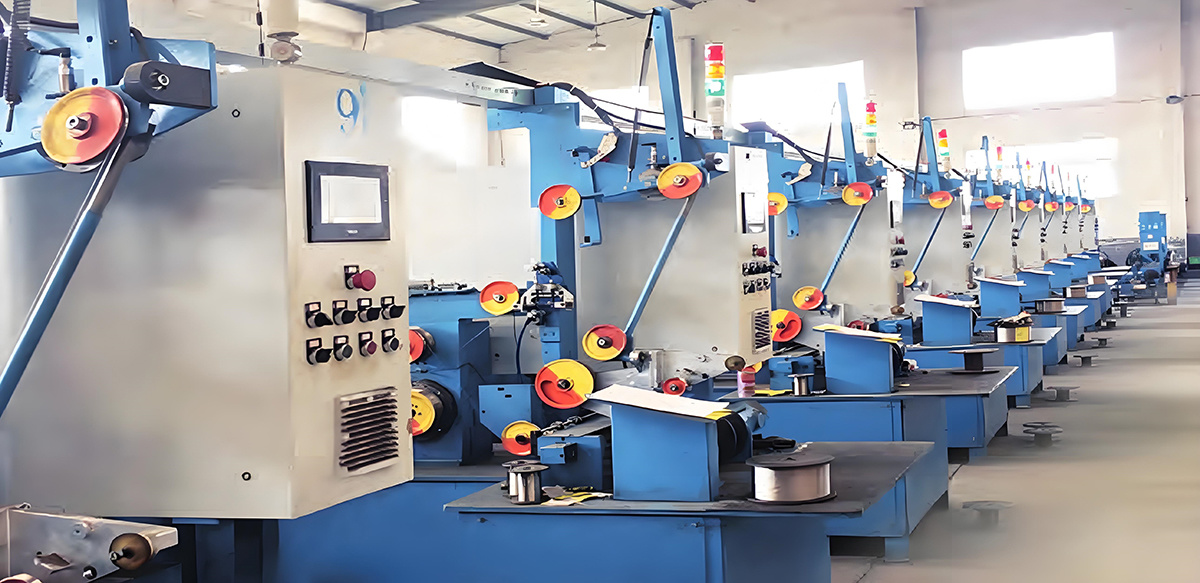

捻股是將繩股圍繞繩芯中心線作螺旋線排列生產鋼絲繩的工藝過程。捻股機一般由傳動裝置、捻制機體、壓線裝置、牽引裝置、安全和停車裝置、收排線裝置等主體部件組成，捻股機是指將若干金屬絲按一定的捻距、捻向捻制成繩股的設備。按機體結構類型分為筐籃式捻照機、管式捻股機和無管式捻股機（雙捻機、跳繩式捻股機）。捻股機生產出來的產品為鋼絲繩，廣泛應用于多個行業和領域如：輪胎、冶金、船舶、電梯、索道、礦山、海洋、橋梁、軍工、航天。
系統原理

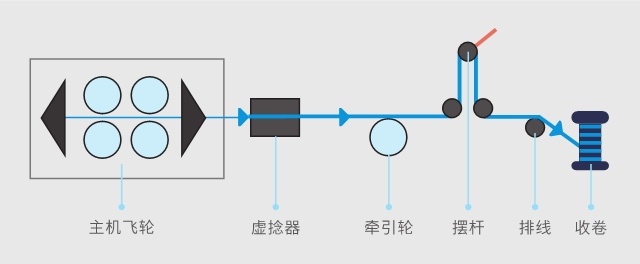

雙捻機主要用來生產小規格的線接觸鋼絲繩股和鋼絲簾線，這類設備沒有管式機那樣的筒體，轉動慣量更小，運轉速度比管式機又有提高，一般最高可達5000~6000r/min。主要由飛輪盤放線部分、同服虛捻部分、同服牽引部分、張力擺桿、收線、排線這幾部分組成，按照設定的轉速和捻距，將多股細絲進行捻制合成一股，最終按照設定的米數收到特定的工字輪上。

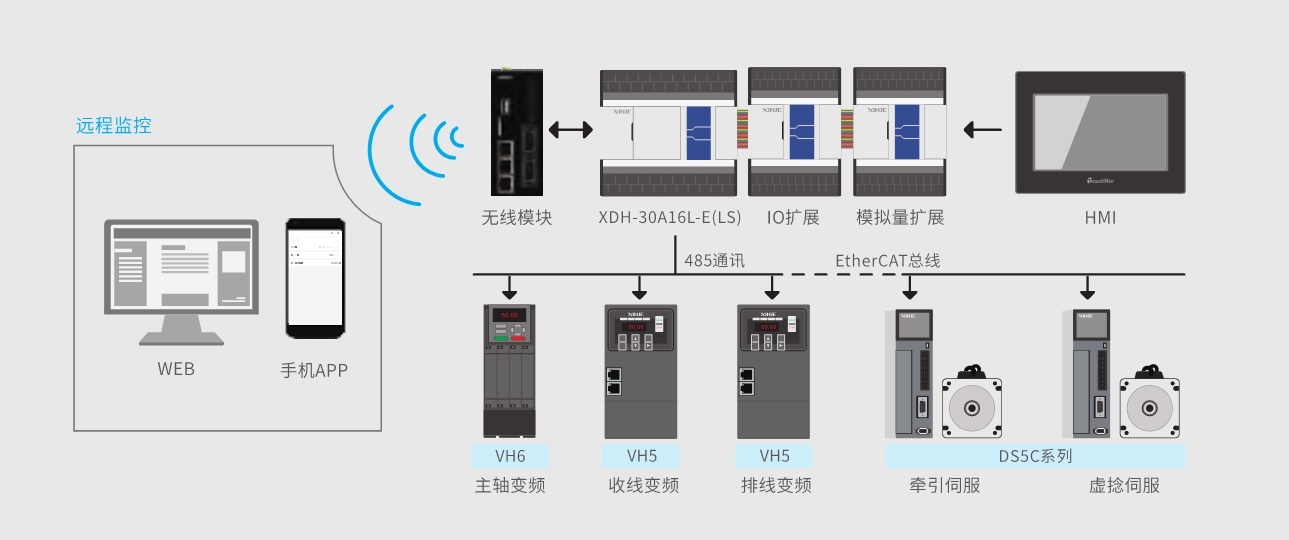

系統拓撲
方案優勢
支持在線修改轉速和捻距等參數 | 支持手動/自動調節虛捻轉速
| 收線采用閉環PID恒張力控制 |
排線速度自動調節 排線能根據收線電機的速度自動進行調整，保證排線的一致性。 | 完善的報警機制 包括斷絲檢測，擺桿報警，驅動器報警，米數報警等，支持實時報警和歷史報警記錄。
| 穩定性更高的Ethercat總線方案 掃描周期更短，響應更高，精度更加有保證，“一網到底”的連接方式減少了布線成本和人工成本。 |
支持信息化產品的擴展 選XINJE信息化產品即可輕松實現遠程監控設備運行狀態，支持手機端、電腦端監控，還可以根據用戶需要定制畫面及功能。 | 具備共母線斷電不斷絲解決方案 采用共母線方案能有效保證意外斷電設備還能穩定停止，防止亂絲、斷絲，能有效降低生產損失，節約能耗。 |
