加工速度快、精度高、性能穩定、功能豐富
信捷金屬彎管機系統，用于銅管、鋁管、鋼管等管材的折彎；擁有三維功能，支持三維動態顯示、加工模擬、干涉檢查等功能。本系統具有加工速度快，加工精度高、性能穩定、功能豐富多樣等優點，可應用于航空、汽車等行業
解決方案
金屬彎管機系統解決方案
發布時間：
2025-04-30 15:00
來源：
行業背景

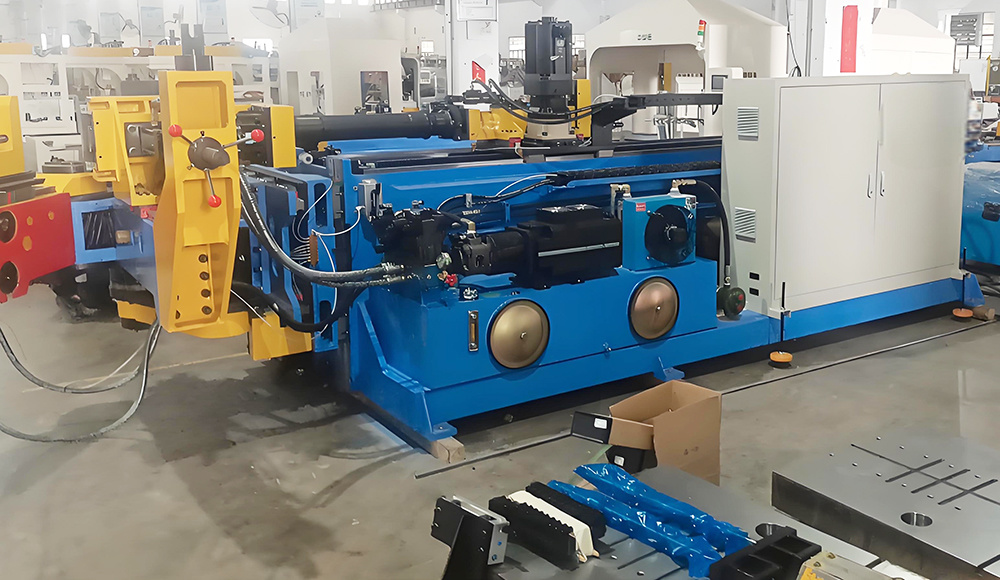

金屬彎管機是一種廣泛應用于各種行業的金屬加工設備。它可以對各種規格和形狀的金屬管材進行彎曲加工，主要應用于航空航天、汽車、建筑、冶金、化工、醫療設備等領域。
在汽車領域，彎管機是非常關鍵的設備之一，主要用于生產排氣管、變速器油管、制動管、燃油管等部件。在家電領域，彎管機也有著廣泛的應用。主要用于生產空調、冰箱等制冷設備中的制冷劑管道、排水管道等部件。
針對上述行業現狀，信捷推出了金屬彎管機系統，用于銅管、鋁管、鋼管等管材的折彎；擁有三維功能，支持三維動態顯示、加工模擬、干涉檢查等功能。本系統具有加工速度快，加工精度高、性能穩定、功能豐富多樣等優點，可應用于航空航天、汽車、建筑、冶金、化工、醫療設備等領域。
工藝原理
金屬彎管機主要于銅管、鋁管、鋼管等管材的折彎；系統將YBC數據轉化為軸位置信心，通過送料、旋轉、折彎的伺服運動，實現管件成型。

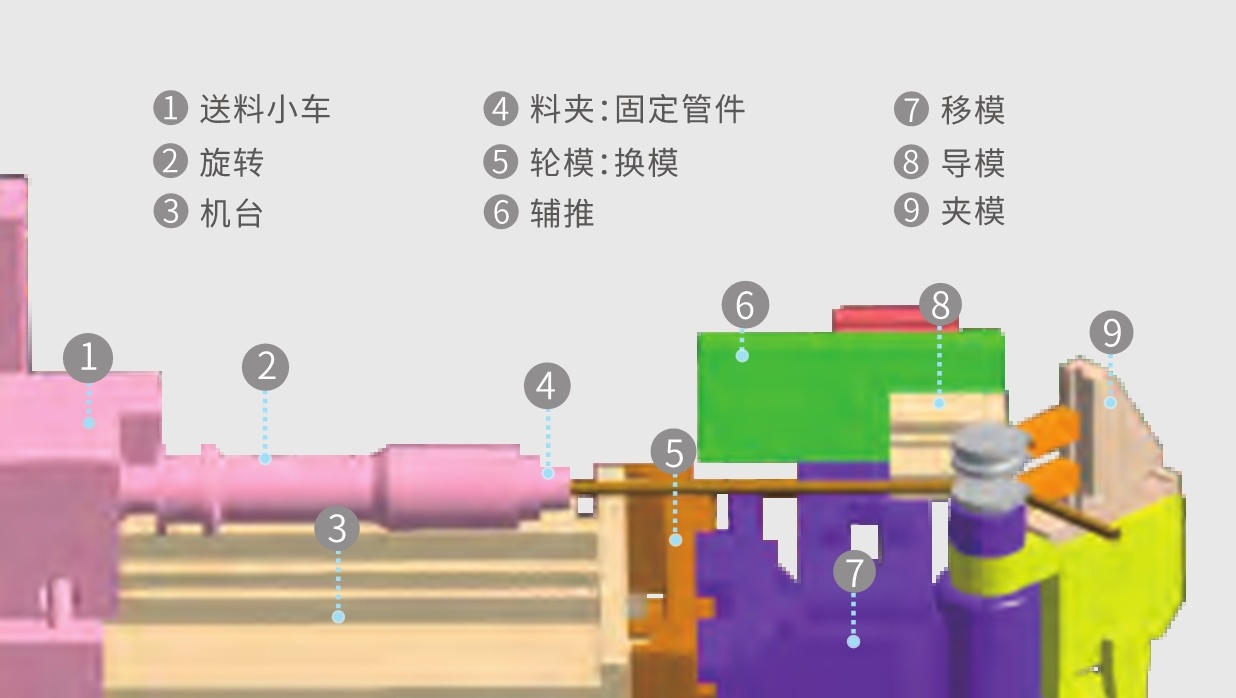

具體動作如下：送料小車Y到達待料位置，人工上料或機械臂上料；按下啟動按鈕后，小車料夾夾住管件，進行固定:按下雙手啟動后，系統自動進行彎管;彎管后人工卸料或機械臂卸料。彎管動作由系統自行生成，用戶也可以通過自定義功能修改彎管動作。本系統工藝參數豐富，可完滿足大部分管件需求。
控制方案

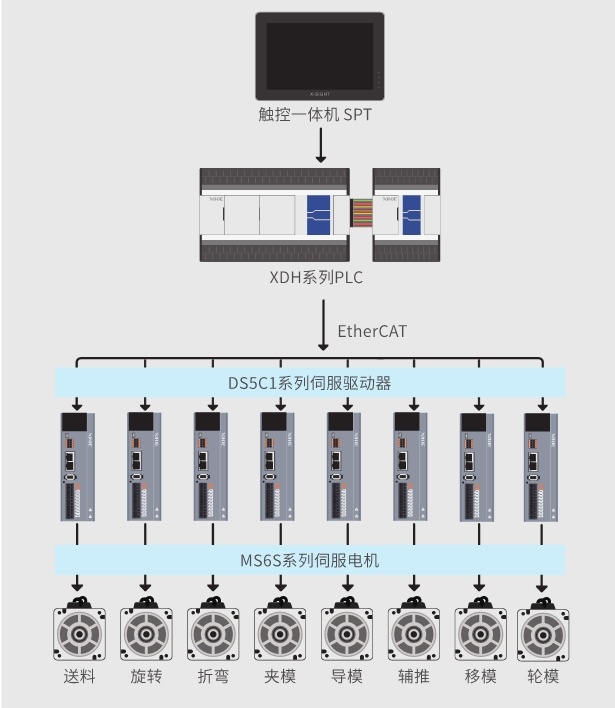

金屬彎管機系統采用Ethercat總線方案。該控制方案具有定位精度高、位置記憶、接線簡單、通訊效率高、抗干擾能力強、前瞻功能、動作連貫、自定義動作多樣化等優勢。
本系統可使用多種編輯方式：YBC編輯、XYZ編輯、3D文件。用戶也可使用自定義編輯功能，可在編程窗口直接插入中文指令，程序流程盡簡介明了，便于用戶查錯和修改。
本系統支持在線模擬、離線模擬功能；用戶編程完成后，可進行離線模擬檢測，查看加工文件是否會碰撞與干涉；用戶可根據模擬結果，進行動作修改避開干涉。
方案優勢
兼容性更強 | 開放性更高
| 便捷性更好
|
人性化設計 安全性能：具備安全區域保護、硬限位保護、軟限位保護，避免非必要損失；
| 特殊工藝 具備離線動作模擬、在線動作模擬功能，減少管件損耗；
|
